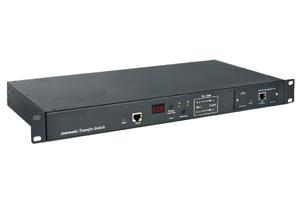

Автоматический коммутатор электропитания Hyperline ATS

Автоматический коммутатор электропитания ATS (Automatic Transfer Switch) является передовым техническим решением Hyperline по резервированию электропитания сетевых устройств, обеспечивающим наиболее современный и надежный метод переключения оборудования между источниками питания. Управление коммутатором возможно как на уровне локального, так и дистанционного сетевого доступа.

Благодаря поддержке работы с двумя источниками питания автоматический коммутатор ATS обеспечивает отказоустойчивую работу оборудования. При неустойчивой работе первичного источника питания, или его полном отказе, коммутатор автоматически переключает питание на вторичный источник. Устройство производится в базовом и «интеллектуальном» исполнениях. Для реализации дистанционного управления в базовую модель достаточно установить модуль поддержки протокола SNMP.



  • img01
  • img01
  • img01
  • img01

Общие характеристики и возможности:

  • Микропроцессорная система управления MCU
  • Надежное автоматическое резервирование электропитания
  • Возможность установки модуля дистанционного управления SNMP
  • Управление на локальном и дистанционном уровне
  • Опции с выходными розетками или кабелями питания с вилкой
  • Современные высокоточные технологии управления
  • Безопасность, надежность и энергоэффективность

Основные функции:

  • Автоматическое переключение между двумя источниками питания
  • Контроль нагрузки по двум источникам питания
  • Контроль входного и выходного напряжения
  • Контроль суммарного тока нагрузки системы
  • Локальная и дистанционная сигнализация

Назначение

Параметр / показатель

Значение параметра

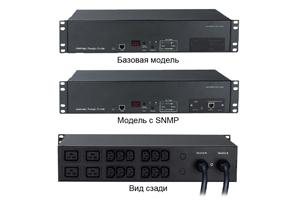

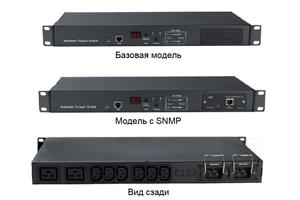

Базовая модель

С модулем SNMP

  ATS-R-128H0812

  ATS-R-228H1622

Резервное
переключение

Полярность переключения



Время переключения



Порты связи

Сетевой интерфейс



Последовательный интерфейс





Уведомление
об аварийном
состоянии

Порты логических групп



Удаленный контроль и уведомление





Индикация
на дисплее

Ток нагрузки



Напряжение нагрузки



Состояние



Индикация первичного источника



Индикация вторичного источника



Входное питание

Источники питания A/B

Тип входного разъема

IEC320 C20
розетка

IEC60309 32 А
вилка



Ном. входное напряжение

180-260 В (50/60 Гц)

Максимальный ток нагрузки

16 А

32 А



Выходное питание

Тип выходного разъема

6х IEC320 C13
2х IEC320 C19

12х IEC320 C13
4х IEC320 C19



Контроль тока нагрузки

Занимаемая полезная высота, U

1U

2U



Электрическая защита

Защита от перегрузки



Габаритные размеры, мм

482,6х220х44,4

482,6х220х88,8



Монтажная длина, мм

465

465



Особенности монтажа

19" монтаж кронштейнами



Материал корпуса

Холоднокатаная сталь



Цвет корпуса

Черный



Условия эксплуатации

Температура: 0°C – +50°C
Относительная влажность: ≤ 95%

Условия хранения

Температура: -10°C – +60°C
Относительная влажность: ≤ 95%



Крепежные скобы
