Напольные шкафы: 19” шкафы серии DSR

Применение
Центры обработки данных
Телекоммуникационные и серверные помещения

Размещаемое оборудование
Стандартное 19” оборудование
Серверы и дисковые массивы

Допустимая нагрузка
600 кг

Многосекционная конструкция
Содержит 1—4 секции для размещения серверов — доступно 6 вариантов разделения пространства

Независимый доступ к оборудованию
Идеально для коллокации серверов в коммерческих ЦОД

Эффективная вентиляция
Высокая степень перфорации обеспечивает вентиляцию без применения активных средств

Оптимизация температурного режима
При высоких нагрузках предусмотрена возможность установки теплообменника или кондиционера

Стандартные размеры
Высота: 47U
Ширина: 600 мм
Глубина: 900 мм

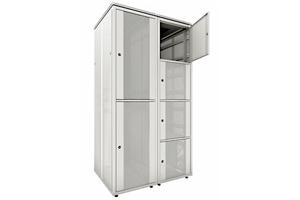

  • img01

19” серверные шкафы серии DSR состоят из 1—4 секций, каждая из которых оснащена индивидуальной дверью с замком. Разделение на секции удобно при независимом размещении (коллокации) серверов в коммерческих ЦОД. Шкафы предназначены для размещения стандартного сетевого оборудования, серверов и дисковых массивов. Используются в ЦОД, телекоммуникационных и серверных помещениях. Совместимы с решениями ZPAS по охлаждению и оптимизации воздушных потоков. Шкафы представлены в одном типоразмере 47U — при этом доступно шесть вариантов разделения секций. Высокая степень перфорации дверей и боковых панелей обеспечивает эффективную вентиляцию без применения активных средств.

Панели крыши и основания могут оснащаться вентиляторами. Благодаря прочному каркасу и нагрузочной способности до 600 кг шкафы этой серии идеально подходят для оборудования малой и средней тяжести. Максимальная глубина шкафа: 900 мм.

Стандартные размеры:
• Высота: 47U
• Ширина: 600 мм
• Глубина: 900 мм

Конструкция:
Каркасная конструкция: модульная рама на основе 4-х опорных стоек, нижней и верхней панелей каркаса; разделитель пространства, поддерживающий профиль, монтажный профиль, кабельный канал, крыша, ножки, дверь передняя, поперечный профиль, задняя панель или дверь, заглушка кабельного канала для разделителя, фальшпанель для кабельного ввода.

Допустимая нагрузка:
• На ножках/цоколе: 600 кг
Вертикальные направляющие:
• Шкаф шириной 600 мм: монтажный профиль (4 шт.)

Степень защиты:
• Стандартная комплектация: IP 20 (EN 60529)

Материал:
• Каркас: листовая сталь 2,0 мм
• Боковые панели: листовая сталь 1,0 мм
• Металлическая дверь: листовая сталь 1,0 мм
• Монтажные профили: Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Обработка поверхности:
• Каркас, крыша, боковые панели, металлические двери: порошковая краска светло-серого RAL 7035 или черного RAL 9005 цвета
• Другие цвета – по заказу

Стандартная комплектация:1
• Каркас в сборе: опорные стойки (4 шт.), панель-пол, панель-потолок
• Стандартная крыша2
• Передняя дверь с перфорацией для каждого отсека
• Задняя металлическая панель на всю высоту шкафа
• Разделитель секций3
• Монтажные профили (для каждого отсека по 4 шт.)
• Ножки с регулируемой высотой (4 шт.)
• Кабельные каналы (кроме шкафов с одной секцией)
• Кабели заземления

Поставляется в собранном виде.

____________________
1) Базовая модель WZ-DSR-00x-x600-1-011. Расшифровку комплектации см. в разделе «Информация для заказа».
2) При выборе крыши следует учитывать наличие отверстий под кабельные вводы — для заказа доступно два вида крыши.
3) Количество компонентов зависит от числа секций.
