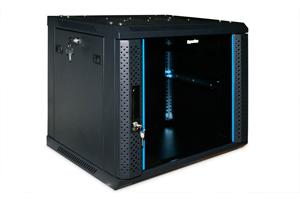

Настенные шкафы: 19" Настенный шкаф TWFS

  • Подходит только для настенного монтажа.
  • Надежная сборная конструкция.
  • Простой монтаж на стену.
  • Открывающаяся передняя стеклянная дверь с замком и удобной ручкой.
  • Угол открывания двери более 180°.
  • Установка двери возможна как слева, так и справа.
  • Боковые панели на защелках (замки в комплекте).
  • Кабельные щеточные вводы расположены в панелях пол и потолок.
  • Возможность установки вентилятора на панели-потолок.

  • img01
Описание

Стандарты: Соответствует стандартам ANSI/EIA; RS-310-D; IEC 297-2; DIN 41494 часть 1; DIN 41494 часть 7; GB/T3047.2-92.

Материалы: Холоднокатаная сталь

каркас, поперечный монтажный профиль, задняя панель, панель-пол: толщина 1.2 мм

передняя дверь, боковые панели, панель-потолок, горизонтальный монтажный профиль: толщина 1.5 мм

19” монтажный профиль: толщина 2 мм

Дверь: закаленное высокопрочное стекло.

Нагрузка: Допустимая статическая нагрузка: 40 кг

Степень защиты: IP20

Отделка поверхности: монтажные профили: оцинковано-хромированные

другие элементы: порошковая краска черного цвета (RAL 9004). Другие цвета – по заказу.

Комплектация шкафов серии TWFS

Наименование

Кол-во

Материал

Отделка поверхности

Примечание

Каркас

2

Холоднокатаная сталь
SPCC, 1.2 мм

Порошковое покрытие

—

Поперечный монтажный профиль

4

Холоднокатаная сталь
SPCC, 1.2 мм

Порошковое покрытие

—

Передняя дверь

1

Холоднокатаная сталь
SPCC, 1.5 мм;
высокопрочное стекло

Стеклянная дверь с перфорацией по бокам и окрашенными полосками (голубой цвет)

Замок с ручкой

Задняя панель

1

Холоднокатаная сталь
SPCC, 1.2 мм

Порошковое покрытие

Крепится к панелям пол и потолок при помощи винтов

Боковая панель

2

Холоднокатаная сталь
SPCC, 1.5 мм

Порошковое покрытие

Стальные на защелках (замки в комплекте)

Панель-потолок

1

Холоднокатаная сталь
SPCC, 1.5 мм

Порошковое покрытие

Включает отверстия для монтажа вентилятора, с прямоугольным щеточным кабельным вводом

Панель-пол

1

Холоднокатаная сталь
SPCC, 1.2 мм

Порошковое покрытие

С прямоугольным щеточным кабельным вводом

19” монтажный профиль

4

Холоднокатаная сталь
SPCC, 2.0 мм

Оцинкованно-хромированный

—

Горизонтальный монтажный профиль

1/2

Холоднокатаная сталь
SPCC, 1.5 мм

Оцинкованно-хромированный

4U-12U: 2 шт.;
15U-18U: 4 шт;
22U: 6 шт.

Винты и гайки

10/20

—

Оцинкованно-хромированные

4U-12U: 10 наборов;
15U-18U: 20 наборов;
22U: 30 наборов

Панель для настенного монтажа

1

Холоднокатаная сталь
SPCC, 1.5 мм

Порошковое покрытие

Используется для навеса шкафа на стену.



Технические характеристики

Партномер

Полезная высота/U

Ширина, мм

Глубина, мм

Высота, мм

Размеры упаковки, мм

Объем упаковки, м3

TWFS-0445-GP-RAL9004

4U

600

450

278

665x515x315

0.1079

TWFS-0645-GP-RAL9004

6U

600

450

367

665x515x405

0.1387

TWFS-0666-GP-RAL9004

600

665x665x405

0.1791

TWFS-0945-GP-RAL9004

9U

600

450

500

665x515x505

0.1729

TWFS-0966-GP-RAL9004

600

665x665x505

0.2233

TWFS-1245-GP-RAL9004

12U

600

450

650

665x515x685

0.2346

TWFS-1266-GP-RAL9004

600

665x665x685

0.3029

TWFS-1545-GP-RAL9004

15U

600

450

775

665x515x810

0.2774

TWFS-1566-GP-RAL9004

600

665x665x810

0.3582

TWFS-1845-GP-RAL9004

18U

600

450

908

665x515x945

0.3236

TWFS-1866-GP-RAL9004

600

665x665x945

0.4179

TWFS-2245-GP-RAL9004

22U

600

450

1086

665x515x1122

0.3842

TWFS-2266-GP-RAL9004

600

665x665x1122

0.4962
