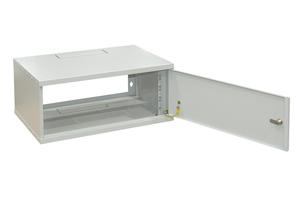

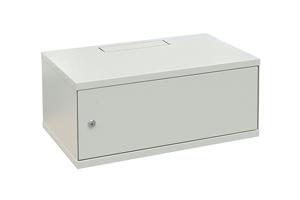

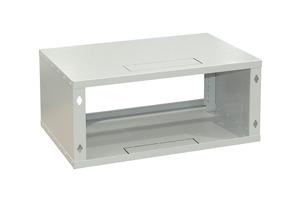

Настенные шкафы двухсекционные: настенные шкафы серии SJK 19"

Шкафы имеют металлический корпус co сплошной металлической дверью.

  • img01
  • img01
  • img01

Конструкция включает два 19" L-образных монтажных профиля, прикрепленных к стенкам корпуса.

Отверстия для кабеля в крыше и основании защищены выламываемыми заглушками.

Стандартные размеры:
• Высота: 4U, 6U, 10U
• Ширина: 515 мм
• Глубина: 300 мм

Конструкция:
• Стальной корпус со стальной дверью

Допустимая нагрузка:
• 4-10 кг в зависимости от размера шкафа

Вертикальные направляющие:
• 19” L-образные монтажные профили (2 шт.)

Степень защиты:
• Стандартная комплектация: опционально • IP 20 (EN 60529) при наличии задней панели (поставляется опционально) или при монтаже на стену.

Материал:
• Каркас: листовая сталь 0,8 мм • Боковые стенки: листовая сталь 0,8 мм • Стальная дверь: листовая сталь 0,8 мм • Монтажные профили: листовая сталь 0,8 мм

Обработка поверхности:
• Каркас, боковые стенки, стальная дверь: порошковая краска светло-серого цвета RAL 7035
• Другие цвета – по заказу

Стандартная комплектация:
• Каркас шкафа • 1 пара 19" L-образных монтажных профилей • 2 боковые стенки • Передняя дверь • 2 выламываемые заглушки в верхней и нижней плите.

Поставляется в собранном виде.



Монтажная панель

Применяется в качестве вертикальной монтажной площадки для размещения оборудования внутри шкафа. Крепится к вертикальным направляющим (монтажным профилям). Ширина панели соответствует 19-дюймовому стандарту.

Материал

·  Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки

·  Монтажная панель; крепежные элементы. Упаковка: 1 шт.

Полезная высота шкафа [U=44,45 мм]

Партномер

4 U

WZ-0750-10-01-000

6 U

WZ-0750-10-02-000

10 U

WZ-0750-10-03-000

12 U

WZ-0750-10-04-000

15 U

WZ-0750-10-05-000

18 U

WZ-0750-10-06-000



Щеточный кабельный ввод

Применяется для защиты от проникания пыли при вводе кабеля в шкаф. Используется в шкафах серий SU, SD2, SJ2, SJK*, SKI2*. Устанавливается после удаления выламываемых заглушек. Длина: 250 мм.

Материал

·  Корпус: пластик

·  Щетка: поливинилхлорид
Комплект поставки

·  Щеточный кабельный ввод. Упаковка: 1 шт.

Длина кабельного ввода* [мм]

Партномер

250

WZ-3504-22-00-000

____________
*) Для монтажа в шкафах SJK и SKI2 изделие необходимо укоротить.
