Настенные шкафы двухсекционные: настенные шкафы серии SWJ 19"

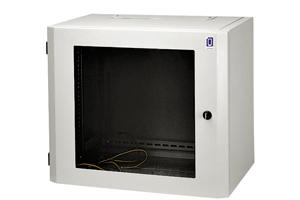

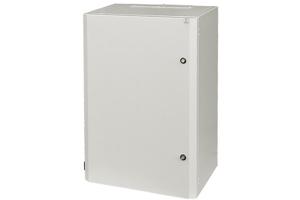

19” настенный двухсекционный шкаф SWJ (одной из секций считается дверь) со съемной задней стенкой. Данные модели производятся в шести вариантах высоты и двух вариантах глубины. Особенностями конструкции настенных шкафов серии SWJ является наличие съемной задней стенки, а также наличие отверстий для ввода кабеля в верхней части крышки и в основании шкафа. Данные отверстия закрываются съемными фальшпанелями, представленными в двух вариантах – сплошная для верхней части и с пятью резиновыми кабельными вводами для основания. В верхней и нижней части задней стенки есть возможность установки поперечных кабельных реек (поставляются опционально).
Стандартная конфигурация настенных шкафов серии SWJ имеет два 19-дюймовых профиля для монтажа 19" оборудования, 1 шину и 4 кабеля заземления. Глубина установки оборудования может регулироваться. В шкафах SWJ не предусмотрено использование вентиляционной панели. Двери шкафа представлены в двух вариантах: цельнометаллическая стальная дверь, стеклянная дверь в стальной раме. В зависимости от высоты корпуса шкафы оснащаются одним или двумя одноточечными замками. Шкаф высотой до 12U оснащен одним замком, выше 12U – 2 замка. Широкий выбор аксессуаров – полки, клавиатурные полки, блоки розеток.
Шкафы поставляются в картонной упаковке. В комплект поставки входят четыре монтажные скобы и шаблон для настенного монтажа. Все элементы конструкции имеют заземление.
| Стандартные размеры: • Высота: 4U,6U, 10U, 12U, 15U, 18U • Ширина: 600 мм • Глубина: 400 мм, 300 мм Конструкция: • Корпус шкафа со съемной задней стенкой и со стеклянной или стальной дверью Допустимая нагрузка: • 20-45 кг в зависимости от размера шкафа Вертикальные направляющие: • 19” монтажные профили (2 шт.) Степень защиты: • Стандартная комплектация: IP 20 (EN 60529) Материал: • Корпус: листовая сталь 1,5 мм • Стенка задняя: листовая сталь 1 мм • Монтажные профили: Aluzinc®1,5 мм (листовая сталь с покрытием Al-Zn) • Стальная дверь: листовая сталь 1 мм • Стеклянная дверь: закаленное стекло 4 мм | Обработка поверхности: • Корпус шкафа, стальная дверь: порошковая краска светло-серого цвета RAL 7035 • Другие цвета – по заказу Стандартная комплектация: • Корпус шкафа со съемной задней стенкой • Передняя стеклянная / стальная дверь • 19” монтажные профили (2 шт.) • 1 выламываемая сплошная заглушка в верхней плите. • 1 заглушка с пятью резиновыми кабельными вводами. • Шина заземления и 4 кабеля заземления • 4 монтажные скобы и шаблон для настенного монтажа Поставляется в собранном и разобранном виде. |
Монтажная панель
Применяется в качестве вертикальной монтажной площадки для размещения оборудования внутри шкафа. Крепится к вертикальным направляющим (монтажным профилям). Ширина панели соответствует 19-дюймовому стандарту.
Материал
· Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки
· Монтажная панель; крепежные элементы. Упаковка: 1 шт.
Полезная высота шкафа [U=44,45 мм] | Партномер |
4 U | WZ-0750-10-01-000 |
6 U | WZ-0750-10-02-000 |
10 U | WZ-0750-10-03-000 |
12 U | WZ-0750-10-04-000 |
15 U | WZ-0750-10-05-000 |
18 U | WZ-0750-10-06-000 |
Монтажные профили
Применяются в качестве вертикальных направляющих для монтажа 19-дюймового оборудования внутри шкафа. Могут использоваться в настенных шкафах для установки полок с фиксацией в 4-х точках (см. стационарные полки I). В стандартную комплектацию шкафов серий SW, SWJ входит два монтажных профиля — дополнительные профили приобретаются отдельно.
Материал
· Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки
· Монтажные профили (2 шт.); крепежные элементы. Упаковка: 1 компл.
Тип комплекта | Полезная высота шкафа [U=44,45 мм] | Партномер |
Комплект монтажных профилей к шкафам SW, SWJ | 4 U | WZ-0750-09-01-000 |
6 U | WZ-0750-09-02-000 | |
10 U | WZ-0750-09-03-000 | |
12 U | WZ-0750-09-04-000 | |
15 U | WZ-0750-09-05-000 | |
18 U | WZ-0750-09-06-000 | |
Комплект монтажных профилей L-образной формы к шкафам SW, SWJ | 4 U | WZ-0750-24-01-000 |
6 U | WZ-0750-24-02-000 | |
10 U | WZ-0750-24-03-000 | |
12 U | WZ-0750-24-04-000 | |
15 U | WZ-0750-24-05-000 | |
18 U | WZ-0750-24-06-000 |
Поперечная кабельная рейка
Применяется для фиксации пучков кабеля или поддержки оборудования, установленного в шкафах серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Крепится горизонтально вдоль задней стенки шкафа или к вертикальным направляющим (монтажным профилям).
Материал
· Оцинкованная листовая сталь 1,5 мм
Комплект поставки
· Поперечная кабельная рейка; крепежные элементы
Упаковка | Партномер |
1 шт. | WZ-2048-24-01-000 |
Скобы для настенного монтажа
Применяются для настенного монтажа шкафов* серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Обеспечивают дополнительное пространство сзади шкафа для удобного подвода кабелей. Крепятся к задней стенке шкафа. Для монтажа шкафа используется четыре скобы одинакового типоразмера.
Материал
· Оцинкованная листовая сталь 2,5 мм
Комплект поставки
· Монтажные скобы (4 шт.); крепежные элементы (винты, шайбы, гайки).
Типоразмер скоб | Упаковка | Партномер |
Монтажная глубина 20 мм | 1 компл. = 4 шт. | WZ-2048-50-01-000 |
Монтажная глубина 40 мм | 1 компл. = 4 шт. | WZ-2048-50-02-000 |
____________
*) Настенные шкафы могут также крепиться к стене и без использования скоб.
Вентиляционная панель для шкафа SW
Применяется в шкафах серии SW для эффективной вентиляции оборудования. Крепится к верхней или нижней панели корпуса шкафа.
Технические характеристики
· Параметры питания: 230 В; 50/60 Гц
· Потребляемая мощность: 22 Вт
· Производительность: 165 м3/ч
· Уровень шума: не более 45 дБ
Комплект поставки
· Вентилятор в корпусе с подключенным силовым кабелем (1,5 м). Упаковка: 1 шт.
Размеры отверстия для монтажа [мм] | Партномер |
230х230 | WZ-0405-50-00-011 (PD1-W) |
Фильтрующая вставка для шкафа SW
Применяется в шкафах серии SW для защиты от проникания пыли через верхнюю и нижнюю панели корпуса. Прижимается к отверстиям перфорации специальной металлической рамкой.
Технические характеристики
· Фильтрующая ткань
Комплект поставки
· Фильтрующая вставка. Упаковка: 1 шт.
Размеры фильтрующей вставки [мм] | Партномер |
270х270 | WZ-0405-11-00-000 |
Фальшпанель с перфорацией и фильтром для шкафа SWJ
Применяется в шкафах серии SWJ для оптимизации воздушного потока и защиты от проникания пыли через неиспользуемые кабельные вводы. Крепится винтами к верхней или нижней панели корпуса шкафа.
Материал
· Листовая сталь 1,5 мм, окрашенная порошковой краской светло-серого цвета RAL 7035. Фильтр: фильтрующая ткань
Комплект поставки*
· Фальшпанель; фильтрующая вставка
Наименование изделия | Размеры [мм] | Упаковка | Партномер |
Фальшпанель с перфорацией | 350х90 | 1 шт. | WZ-0429-06-00-011 |
Фильтрующая вставка | 350х90 | 1 шт. | WZ-0429-06-01-000 |
____________
*) Указанные изделия заказываются по отдельным партномерам
