Настенные шкафы трехсекционные: настенные шкафы серии SD2 19"

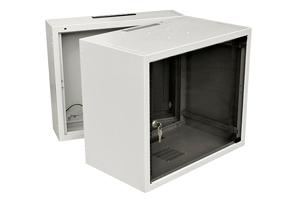

19” настенный трехсекционный шкаф SD2.

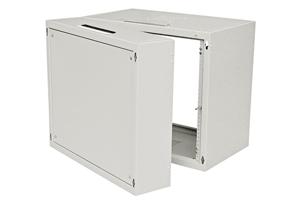

Состоит из трех секций (дверь, 19" секция, пристенная часть со съемной задней стенкой).
Данные модели производятся в пяти вариантах высоты и одного варианта глубины и ширины.

Описание

Шкаф в стандартной конфигурации оборудован двумя 19" L-образными монтажными профилями с плавной регулировкой положения, выламываемой заглушкой и щеточным кабельным вводом в пристенной секции шкафа.
Дверь шкафа изготовлена из закаленного стекла или из стали. Есть возможность изменения направления двери и положения кабельных вводов путем поворота шкафа на 180 градусов.
Во всех конфигурациях шкафа дверь имеет одноточечный замок.
Стальная дверь и задняя стенка оснащены кабелями заземления. Шкаф может быть оборудован дополнительными 19" монтажными профилями.
Большой выбор дополнительных аксессуаров: полки, выдвижные ящики, вентиляционные панели, блоки розеток и др.
Шкафы упакованы в картонные коробки. В упаковке находится шаблон для просверливания отверстий в стене для навешивания шкафа.
Поставляется в собранном виде.

Технические характеристики

Стандартные размеры:
• Высота: 6U, 10U, 12U, 15U, 18U
• Ширина: 600 мм
• Глубина: 500 мм

Конструкция:
• Корпус 19” секции, корпус пристенной секции со съемной задней стенкой, стеклянная или стальная дверь

Допустимая нагрузка:
• 20-30 кг в зависимости от размера шкафа

Вертикальные направляющие:
• 19” L-образные монтажные профили (2 шт.)

Степень защиты:
• Стандартная комплектация: IP 20 (EN 60529)¹

Материал:
• Корпус: листовая сталь 1,25 мм
• Стенка задняя: листовая сталь 0,8 мм
• Монтажные профили: Aluzinc®1,5 мм (листовая сталь с покрытием Al-Zn)
• Стальная дверь: листовая сталь 0,8 мм
• Стеклянная дверь: закаленное стекло 4 мм

Обработка поверхности:
• Корпус шкафа, стальная дверь: порошковая краска светло-серого цвета RAL 7035
• Другие цвета – по заказ

Стандартная комплектация:
• Корпус 19” секции
• Корпус пристенной секции со съемной задней стенкой
• Передняя стеклянная дверь
• 19” L-образные монтажные профили (2 шт.)
• Щеточный кабельный ввод
• 1 выламываемая сплошная заглушка в нижней плите.

Поставляется в собранном и разобранном виде.
____________________
¹⁾ Не относится к пылезащитным кабельным вводам.

Аксессуары

Монтажная панель

Применяется в качестве вертикальной монтажной площадки для размещения оборудования внутри шкафа. Крепится к вертикальным направляющим (монтажным профилям). Ширина панели соответствует 19-дюймовому стандарту.

Материал

· Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn
Комплект поставки

· Монтажная панель; крепежные элементы. Упаковка: 1 шт.

Полезная высота шкафа [U=44,45 мм]	Партномер
4 U	WZ-0750-10-01-000
6 U	WZ-0750-10-02-000
10 U	WZ-0750-10-03-000
12 U	WZ-0750-10-04-000
15 U	WZ-0750-10-05-000
18 U	WZ-0750-10-06-000

Монтажные профили

Применяются в качестве вертикальных направляющих для монтажа 19-дюймового оборудования внутри шкафа. Могут использоваться в настенных шкафах для установки полок с фиксацией в 4-х точках (см. стационарные полки I). В стандартную комплектацию шкафов серий SU, SD2 и SJ2 входит два монтажных профиля L-образной формы — дополнительные профили приобретаются отдельно.

Материал

· Aluzinc® 2,0 мм (листовая сталь с покрытием Al-Zn)
Комплект поставки

· Монтажные профили (2 шт.); крепежные элементы. Упаковка: 1 компл.

Тип комплекта	Полезная высота шкафа [U=44,45 мм]	Партномер
Комплект монтажных профилей к шкафам SU, SD2, SJ2	4 U	WZ-3839-15-01-000
	6 U	WZ-3504-15-01-000
	10 U	WZ-3504-15-02-000
	12 U	WZ-3504-15-03-000
	15 U	WZ-3504-15-04-000
	18 U	WZ-3504-15-05-000
Комплект монтажных профилей L-образной формы к шкафам SU, SD2, SJ2	4 U	WZ-3839-14-01-000
	6 U	WZ-3504-14-01-000
	10 U	WZ-3504-14-02-000
	12 U	WZ-3504-14-03-000
	15 U	WZ-3504-14-04-000
	18 U	WZ-3504-14-05-000

Поперечная кабельная рейка

Применяется для фиксации пучков кабеля или поддержки оборудования, установленного в шкафах серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Крепится горизонтально вдоль задней стенки шкафа или к вертикальным направляющим (монтажным профилям).

Материал

· Оцинкованная листовая сталь 1,5 мм
Комплект поставки

· Поперечная кабельная рейка; крепежные элементы

Упаковка	Партномер
1 шт.	WZ-2048-24-01-000

Скобы для настенного монтажа

Применяются для настенного монтажа шкафов* серий SU, SD2, SJ2, SW, SWJ, SJB, SJB SILENT. Обеспечивают дополнительное пространство сзади шкафа для удобного подвода кабелей. Крепятся к задней стенке шкафа. Для монтажа шкафа используется четыре скобы одинакового типоразмера.

Материал

· Оцинкованная листовая сталь 2,5 мм
Комплект поставки

· Монтажные скобы (4 шт.); крепежные элементы (винты, шайбы, гайки).

Типоразмер скоб	Упаковка	Партномер
Монтажная глубина 20 мм	1 компл. = 4 шт.	WZ-2048-50-01-000
Монтажная глубина 40 мм	1 компл. = 4 шт.	WZ-2048-50-02-000

____________
*) Настенные шкафы могут также крепиться к стене и без использования скоб.

Вентиляционный комплект

Применяется для эффективной вентиляции оборудования. Крепится к верхней или нижней панели корпуса шкафов серий SU, SD2, SJ2, SJB, SJB SILENT.

Технические характеристики

· Параметры питания: 230 В; 50/60 Гц

· Потребляемая мощность: 22 Вт

· Производительность: 165 м³/ч

· Уровень шума: не более 45 дБ
Комплект поставки

· Вентилятор с защитной решеткой; силовой кабель (1,0 м); крепежные элементы

Упаковка	Партномер
1 компл.	WN-0200-04-00-000

Комплект заземления

Применяется для заземления установленного в шкафу оборудования. Крепится к нижней панели корпуса шкафа с помощью дистанцирующих болтов. Для фиксации кабеля шина заземления снабжена резьбовыми отверстиями М5.

Материал

· Шина заземления: оцинкованная листовая сталь 30х4х170 мм

· Кабель заземления: проволока из луженой меди 6 мм2

· Контактная клемма: луженая медь
Комплект поставки

· Шина заземления; дистанцирующие болты (2 шт.);

· Кабель заземления длиной 200 мм (4 шт.)

Наименование изделия

Упак.

Партномер

Шина заземления к шкафам SD2, SJ2, SJB

1 шт.

WZ-3504-16-00-000

Комплект заземления к шкафам SU:

· шина заземления

· дистанцирующие болты (2 шт.)

· кабель заземления длиной 200 мм (4 шт.)

1 компл.

WZ-2733-13-00-000

Щеточный кабельный ввод

Применяется для защиты от проникания пыли при вводе кабеля в шкаф. Используется в шкафах серий SU, SD2, SJ2, SJK*, SKI2*. Устанавливается после удаления выламываемых заглушек. Длина: 250 мм.

Материал

· Корпус: пластик

· Щетка: поливинилхлорид
Комплект поставки

· Щеточный кабельный ввод. Упаковка: 1 шт.

*Длина кабельного ввода [мм]**	Партномер
250	WZ-3504-22-00-000
