Разъемы коаксиальные: Проходные и переходные коннекторы BNC
|
Соединение BNC—BNC |
|
|
AD-BNC-F-BNC-F |
I-коннектор BNC - BNC, мама - мама (female - female) |
|

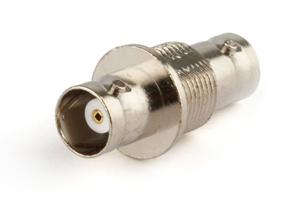

ADB-BNC-F-BNC-F |
I-коннектор BNC - BNC, мама - мама (female - female), с гайкой для установки в патч-панель |
|
AD-BNC-M-BNC-M |
I-коннектор BNC - BNC, папа - папа (male - male) |
|
AD-BNC-M-BNC-F |
I-коннектор BNC - BNC, папа-мама (male - female) |
|

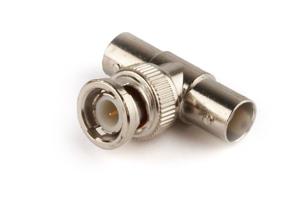

TAD-BNC-M-2BNC-F |
T-коннектор BNC - BNC - BNC, папа: мама - мама (male: female - female) |
|

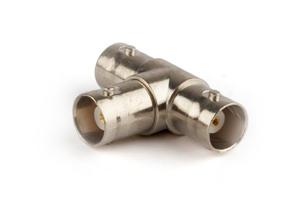

TAD-BNC-F-2BNC-F |
Т-коннектор BNC - BNC - BNC, мама: мама - мама (female: female - female) |
|
Соединение BNC—F |
|
|
AD-BNC-F-FT-M |
Переходник BNC (мама) - F типа (папа) |
|
AD-BNC-M-FT-F |
Переходник BNC (папа) - F типа (мама) |
|
Соединение BNC—N |
|
|
AD-BNC-F-NS-M |
Переходник BNC (мама) - N серия (папа) |
|
Соединение BNC—RCA |
|
|
AD-BNC-F-RCA-M |
Переходник BNC (мама) - RCA (папа) |
|
AD-BNC-M-RCA-F |
Переходник BNC (папа) - RCA (мама) |
|
Соединение BNC—SMA |
|
|
AD-BNC-F-SMA-M |
Переходник BNC (мама) - SMA (папа) |
|
Соединение BNC—TNC |
|
|
AD-BNC-F-TNC-F |
Переходник BNC (мама) - TNC (мама) |
|
Соединение BNC—UHF |
|
|
AD-BNC-F-UHF-F |
Переходник BNC (мама) - UHF (мама) |
Соединение BNC—BNC
Материалы:
Корпус: никелированный цинк
Центральный контакт: латунь с напылением золотом
Изолятор: делрин
Пружина: никелированная сталь
Кольцевая прокладка: никелированная сталь
Уплотнитель: резина
Соединение BNC—F-тип
Материалы:
| AD-BNC-F-FT-M | AD-BNC-M-FT-F |
Корпус | никелированный цинк | |
Центральный контакт | никелированная латунь | латунь с напылением золотом |
Изолятор | полиоксиметилен | делрин |
Пружина: | - | никелированная сталь |
Кольцевая прокладка: | - | никелированная сталь |
Уплотнитель: | - | резина |
Гайка: | - | резина |
Соединение BNC—N-серия
Материалы
Корпус: никелированная латунь
Центральный контакт: латунь с напылением золотом
Изолятор: делрин
Кольцевая прокладка: никелированная сталь
Уплотнитель: резина
Соединение BNC—RCA
Материалы:
| AD-BNC-F-RCA-M | AD-BNC-M-RCA-F |
Корпус | никелированный цинк | |
Центральный контакт | никелированный цинк | |
Изолятор | делрин | полиоксиметилен |
Пружина: | - | марганцевая сталь (65Mn) |
Кольцевая прокладка: | - | никелированная сталь |
Уплотнитель: | - | пластик |
Соединение BNC—SMA
Материалы
Корпус: никелированная латунь
Центральный контакт: латунь с напылением золотом
Изолятор: тефлон (политетрафторэтилен)
Стопорное кольцо: никелированная сталь
Пресс-шайба: нержавеющая сталь
Уплотнитель: силиконовая резина
Соединение BNC—TNC
Материалы
Корпус: никелированная латунь
Центральный контакт: латунь с напылением золотом
Изолятор: пластик
Кольцевая прокладка: никелированная сталь
Уплотнитель: пластик
Соединение BNC—UHF
Материалы
Корпус: никелированная латунь
Центральный контакт: латунь с напылением золотом
Изолятор: пластик
Уплотнитель: пластик
Электрические характеристики
Сопротивление центрального контакта: 20 мОм
Сопротивление внешнего контакта: 5 мОм
Сопротивление изоляции: 5 МОм
Электр. прочность диэлектрика: 1500 В ~/ 60 Гц/ 1мин.
Эксплуатационные характеристики
Количество подключений: ≥ 500 циклов
Относительная влажность: ≤ 95%
Температура эксплуатации: –55°C – +85°C
Спрашивайте аксессуары у менеджера.
