Всепогодные шкафы: всепогодные шкафы серии SZD (IP 54, IP 65)

Применение: На улице

Степень защиты:

Шкафы SZD стандартно имеют степень защиты IP 54 согласно стандарту EN 60529
При необходимости степень защиты может быть увеличена до IP 65.

Размещаемое оборудование
• Контрольно-измерительные приборы и автоматика (КИПиА)
• Системы газового и жидкостного анализа
• Системы бесперебойного или автономного питания
• Системы удаленного управления, мониторинга и контроля

Допустимая нагрузка: в зависимости от размера шкафа

Высота: По желанию заказчика
Ширина: По желанию заказчика
Глубина: По желанию заказчика

  • img01

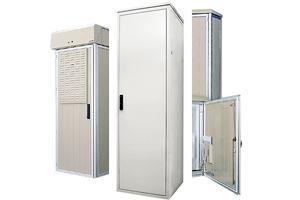

Шкаф всепогодный серии SZD сборной конструкции, предназначен для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивающий защиту от негативного воздействия окружающей среды (дождя, снега, солнечных лучей, повышенной запыленности) и несанкционированного доступа.

Важной функцией шкафа является поддержание внутри шкафа определенных температурных условий, которые устанавливаются в зависимости от используемого оборудования. Для шкафа предусмотрен широкий ряд дополнительных аксессуаров для установки и коммутации оборудования, а также для организации и контроля климата внутри шкафа.

Конструкция шкафа дает возможность практически произвольной планировки оснащения внутреннего пространства шкафа. Это дает возможность использования шкафа не только в телекоммуникации, но и там где необходима защита оборудования работающего в экстремальных условиях. Шкафы компании ZPAS нашли свое применение в телекоммуникациях, на кораблях и нефтедобывающих платформах в открытом море, на компрессорных станциях и теплоэлектростанциях, нефтеперерабатывающих предприятиях и цементных заводах, для защиты оборудования, управляющего уличным освещением и т.д.

Шкаф SZD имеет модульную конструкцию. Главная часть шкафа состоит из взаимно защелкивающихся панелей и двухслойных алюминиевых профилей, которые можно разрезать на отрезки произвольной длины. Описанная конструкция дает возможность сборки шкафа произвольных габаритных размеров. Каждый шкаф изготовляется по индивидуальному заказу клиента (относится это также к проектировке внутреннего пространства шкафа – существует возможность изготовления произвольных секций и произвольной несущей конструкции). При заказе шкафа необходимо принимать во внимание, что размеры рабочего пространства отличаются от общих размеров. Стандартно технология позволяет производить шкафы с одно- или двухстворчатыми дверьми.

Шкафы имеют одно- или двухстворчатую дверь.
Модель шкафа SZD 100 имеет одностворчатую дверь, SZD 200 – двустворчатую дверь.

Стандартные размеры:
SZD 100
- Высота: произвольная, в зависимости от потребностей заказчика.
- Ширина (внешняя): 409, 509, 609, 709, 809, 1009 мм
- Глубина (внешняя): 409, 509, 609, 709, 809, 1009 мм

SZD 200
- Высота: произвольная, в зависимости от потребностей заказчика.
- Ширина (внешняя): 1154, 1254, 1354, 1453, 1554, 1654 мм
- Глубина (внешняя): 409, 509, 609, 709, 809, 1009 мм

Конструкция:
Сборная модульная конструкция: каркас, передняя и боковая дверь, задняя и боковая панель, крыша, панель-пол, цоколь.

Допустимая нагрузка
- В зависимости от размера шкафа.

Вертикальные направляющие
По желанию заказчика

Степень защиты:
Стандартная комплектация: IP 54 (EN 60529)
Опционально: IP 65

Материал: Каркас, боковые панели и дверь: алюминиевый профиль
Внутренний корпус крыши: алюминий листовой 1,5 мм
Наружный корпус крыши: листовая нержавеющая сталь 1,5 мм
Цоколь: листовая нержавеющая сталь 2 мм

Обработка поверохности: Алюминиевые профили каркаса и алюминиевые рамы панелей и дверей: анодированы. В шкафах EMC - хромированы и окрашены порошковой краской серого цвета, RAL 7032
Алюминиевые профили панелей и дверей: хромированы и окрашены порошковой краской светло-серого цвета RAL 7035
Внутренний корпус крыши: алюминиевый.
Цоколь и наружный корпус крыши: окрашены порошковой краской светло-серого цвета, RAL 7035
Другие цвета – по заказу

Стандартная комплектация:
каркас
передняя и боковая дверь с двухточечным замком и ручкой.
задняя и боковая панель
крыша
панель-пол
цоколь.

Поворотная рама

Полки

Перегородка

Кабельный ввод

Контактный выключатель

Ограничитель открывания двери

Вентиляционная панель

Микропроцессорная панель управления вентиляторами и мониторинга объекта MPSK G1

Термостат

Изоляционная рама

Обогреватель

Распределители напряжения

Монтажные кронштейны

Бетонный фундамент

Системы поддержки питания
